如何精準控制直流永磁無刷電機換相后的補償電流，即如何精確控制PWM100%占空比的時間是超靜音控制器設計的關鍵!這就要求控制系統的MCU具有以下的特點：

　　1) 有很快的A/D轉換速度，能夠在換相后連續快速采樣;

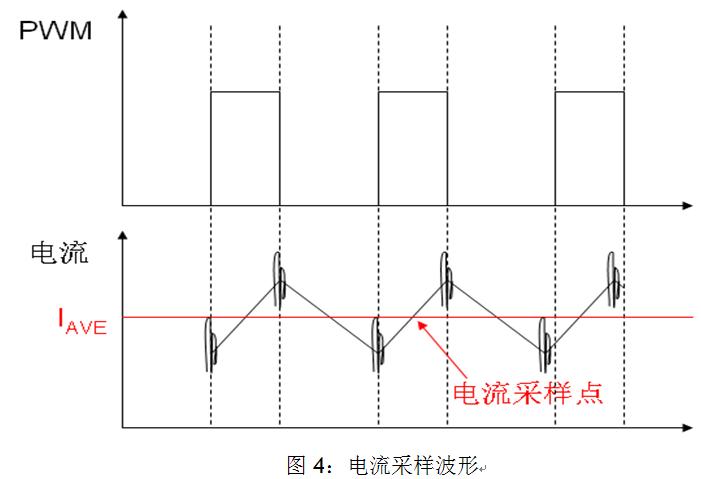

　　2) 能夠在PWM的開通期間特定時刻觸發A/D采樣;因?yàn)樵赑WM逆變器帶感性負載的控制系統中，由于系統的一些寄生參數導致PWM在開通和關斷期間電機的相線上出現振鈴(如圖4所示)，這些振鈴會耦合到A/D采樣的回路中，因此我們應避開在PWM開關過程中進行A/D采樣。如果我們?cè)赑WM開通期間的中點觸發電流采樣，我們將會得到電流的平均值，這將有利于我們對電流補償?shù)目刂啤?/p>

　　事實上，找到這樣的MCU并不難，譬如英飛凌的馬達專用控制芯片XC866，CYPRESS的片上可編程控制芯片CY8C24533等。XC866的A/D轉換速度可以達到2us以內，加上程序的執行時間，一次A/D轉換需要的總時間在8us以內，以這樣的時間間隔來判斷電流補償是否完成已經足夠。CY8C24533是CYPRESS專為電機控制開發的帶高速A/D的芯片，其SAR8轉換速度可以達到3us以內，加上其自動對齊觸發A/D模式，可以在PWM的任意時刻觸發電流A/D采樣，我們也很容易實現對電流的精準控制。

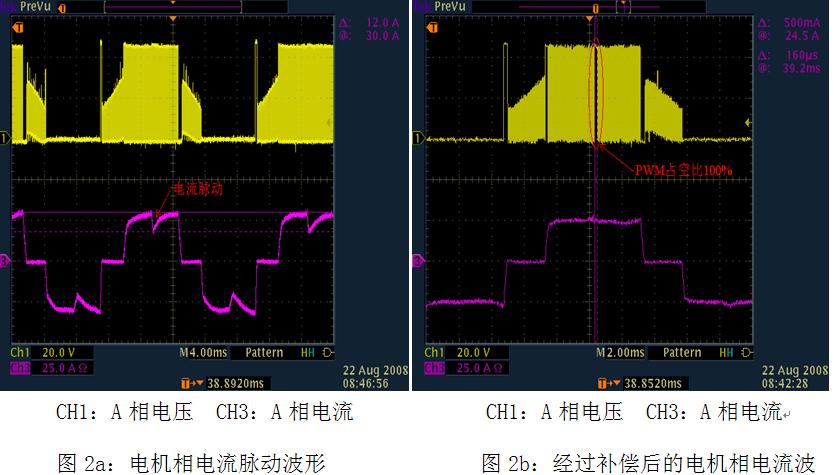

　　圖2b是采用XC866控制芯片的系統在經過上述方法優化后測得的換相電流波形，由圖2b可以看出，換相時的電流脈動基本消除，電機的相電流基本接近方波。用了這套控制系統的電動車，起步加速以及運行時的電機震動已基本消除，實現了超靜音控制器的設計。
