直流無刷電機的控制結構圖

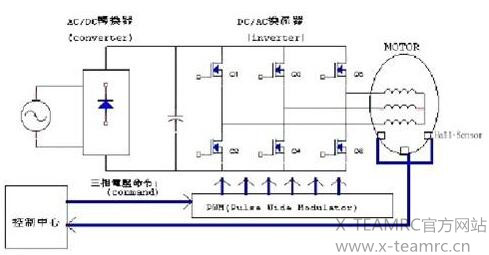

  　  直流無刷電機是同步電機的一種，也就是說電機轉子的轉速受電機定子旋轉磁場的速度及轉子極數（P）影響：N=120.f / P.在轉子極數固定情況下，改變定子旋轉磁場的頻率就可以改變轉子的轉速。直流無刷電機即是將同步電機加上電子式控制（驅動器），控制定子旋轉磁場的頻率并將電機轉子的轉速回授至控制中心反復校正，以期達到接近直流電機特性的方式。也就是說直流無刷電機能夠在額定負載范圍內當負載變化時仍可以控制電機轉子維持一定的轉速。直流無刷驅動器包括電源部及控制部如圖 （1） :電源部提供三相電源給電機，，控制部則依需求轉換輸入電源頻率。
　 　在轉子極數固定情況下，改變定子旋轉磁場的頻率就可以改變轉子的轉速。惠州無刷電機即是將同步電機加上電子式控制（驅動器），控制定子旋轉磁場的頻率并將電機轉子的轉速回授至控制中心反復校正，以期達到接近直流電機特性的方式。也就是說直流無刷電機能夠在額定負載范圍內當負載變化時仍可以控制電機轉子維持一定的轉速。
