無刷電機繞線方法

文章出處：x-teamrc.cn? ?人氣：? ?發表時間：2018-08-24 09:09

無刷電機線圈的匝數可以由自己確定。線圈的一般匝數約為50匝，這就足夠了。線圈越多，磁力越強。

應該注意的是，在設定開始卷繞的圈數之后，不需要人工計數，這將浪費大量的勞動力成本。

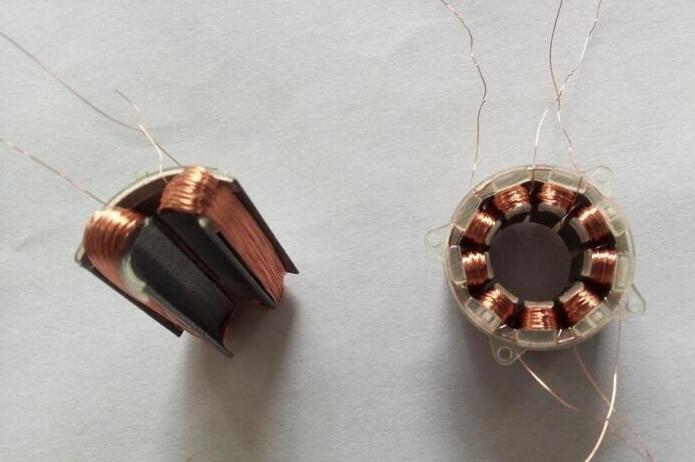

以整個電機殼繞線方法為例：

它需要轉子以及漆包線和漆包線直徑。

首先用一小塊錫刮掉漆包線，然后將其彎曲成凹槽，將凹槽懸掛在其中一個耳上，用烙鐵焊接，然后按下漆包線

逆時針繞線，當繞線開始時，，要注意幾圈，然后用工具將線扁平，最好密集一些。完成第一個后然后將線放在下一個耳上以估計線的長度。固定后，將其周圍的一小部分線刮掉，然后將其焊接在耳朵上。

第一匝繞組的繞線方法與第二匝繞方法相同，具有相同的逆時針方向和相同的匝數。繞完后留下相同的線長，刮漆，錫，焊在你的耳朵掛在第一線。接下來，焊接焊料并減少多余的線。檢查是否有線條斷線，焊接不牢固，線圈超出核心。

裝好之后這個無刷電機就可以通電測試了！要注意的就是在裝的時候后面的電機殼不要扣太緊，以轉子能輕松轉動并且用手扭轉子的時候沒有磕碰感為準。
