電機知識 /

無刷電機霍爾接線圖

文章出處：x-teamrc.cn? ?人氣：? ?發表時間：2018-08-24 13:54

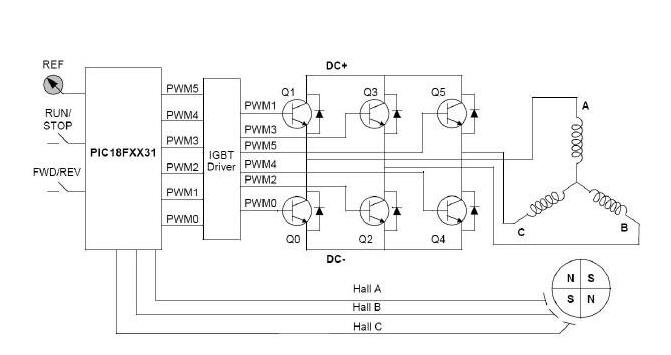

如圖所示無刷電機霍爾接線圖：

無刷電機由三相和六個節拍控制，所以三個霍爾狀態對應于三個電機線的六個輸出狀態。它有36個不同組合的連接，其中6個鏈接可以讓電機正常運轉，6個連接中的3個是正向的，，還有3個是反向的。因此，我們必須清楚的了解布線規律規則。

我們先使電機正常運行，一般直接插入霍爾插頭來調整電機線。

對以上的規律規則給出了以下6條，肯定的是有一種可以正常運行的電機。

1 電機線藍色對控制器黃色 電機線黃色對控制器綠色 電機線綠色對控制器藍色

2 電機線綠色對控制器綠色 電機線藍色對控制器黃色 電機線黃色對控制器藍色

3 電機線黃色對控制器藍色 電機線藍色對控制器綠色 電機線綠色對控制器黃色

4 電機線黃色對控制器黃色 電機線藍色對控制器綠色 電機線綠色對控制器藍色

5 電機線藍色對控制器藍色 電機線綠色對控制器黃色 電機線黃色對控制器綠色

6 電機線藍色對控制器藍色 電機線綠色對控制器綠色 電機線黃色對控制器黃色

一般接線方法我們子需要記住每個線的顏色對顏色接線就可以完成正確的接線方法了。
